23年蝕刻領(lǐng)域?qū)崙?zhàn)經(jīng)驗(yàn)，擁有上萬次成功案例，500強(qiáng)企業(yè)的信賴。

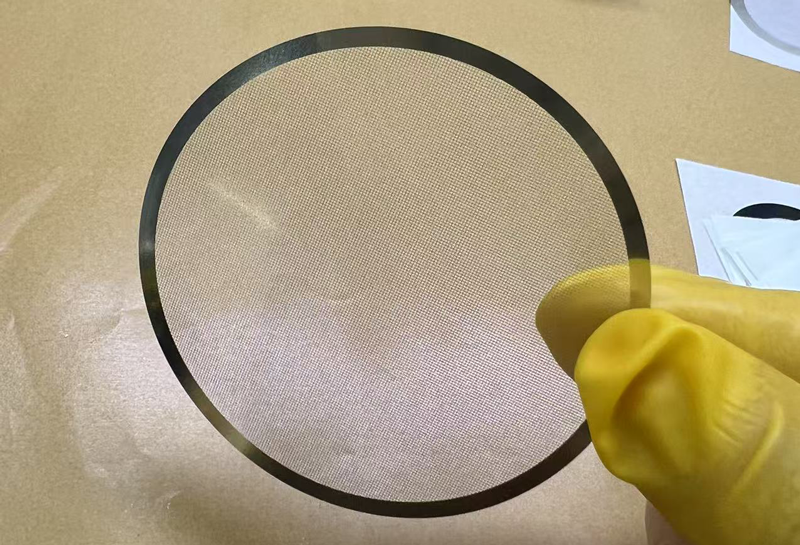

在霧化片微孔加工中，蝕刻工藝（光化學(xué)蝕刻或電化學(xué)蝕刻）因其獨(dú)特的優(yōu)勢(shì)成為主流選擇之一，尤其適合高精度、復(fù)雜微孔結(jié)構(gòu)的批量生產(chǎn)。以下是選擇霧化片微孔蝕刻加工
工藝的核心原因及與其他工藝的對(duì)比分析：
1. 蝕刻工藝的核心優(yōu)勢(shì)
(1) 高精度與復(fù)雜結(jié)構(gòu)兼容性
霧化片微孔加工尺寸控制：蝕刻可實(shí)現(xiàn) 3–50μm 的孔徑加工，且能形成錐形孔、異形孔等復(fù)雜結(jié)構(gòu)（如入口大、出口小的階梯孔），優(yōu)化液體流動(dòng)和霧化效率。
無機(jī)械應(yīng)力：相比激光或機(jī)械鉆孔，蝕刻屬于非接觸加工，避免材料變形或微裂紋，保持霧化片的固有機(jī)械性能（如振動(dòng)一致性）。
(2) 批量生產(chǎn)與經(jīng)濟(jì)性
霧化片微孔加工并行加工：通過光刻掩膜可一次性在整張金屬箔上加工數(shù)百萬個(gè)微孔，適合大規(guī)模生產(chǎn)（如電子煙霧化片需求可達(dá)百萬片/月）。
低成本模具：光刻掩模成本遠(yuǎn)低于精密機(jī)械鉆孔或激光掃描的工時(shí)成本。
(3) 材料適用性廣
多種金屬兼容：鎳、銅、不銹鋼等均可通過蝕刻加工，滿足不同場(chǎng)景需求（如鎳基霧化片耐腐蝕，銅基導(dǎo)熱性好）。
薄片加工優(yōu)勢(shì)：尤其適合 50–200μm 厚度的金屬箔，蝕刻可避免沖壓導(dǎo)致的邊緣翹曲。
2. 與其他霧化片微孔加工工藝的對(duì)比
工藝 | 蝕刻 | 激光鉆孔 | 電鑄成型 | 機(jī)械沖壓 |
精度(μm) | 3–50（可更?。?/span> | 10–100（熱影響區(qū)大） | 1–20（依賴模具） | ≥50（邊緣毛刺） |
孔型設(shè)計(jì) | 任意形狀（錐形、陣列） | 圓形/簡(jiǎn)單異形 | 依賴模具，可復(fù)雜 | 簡(jiǎn)單圓形/方形 |
生產(chǎn)效率 | 極高（批量并行） | 中低（逐孔加工） | 高（但模具制作慢） | 高（但精度低） |
成本 | 低（掩模+化學(xué)液） | 高（設(shè)備能耗、維護(hù)） | 中高（模具成本） | 低（但工具磨損快） |
材料限制 | 導(dǎo)電/非導(dǎo)電金屬 | 幾乎所有材料 | 僅限電鑄金屬（如鎳） | 延展性好的金屬 |
3. 霧化片微孔蝕刻加工工藝的典型流程（以鎳霧化片為例）
清洗與涂膠：金屬箔表面清潔后涂覆光刻膠（如正性膠）。
曝光與顯影：通過掩膜板紫外曝光，顯影后形成微孔圖案。
蝕刻：化學(xué)蝕刻液（如FeCl?溶液）溶解未保護(hù)區(qū)域，控制時(shí)間與溫度以調(diào)節(jié)孔徑和錐度。
去膠與后處理：去除殘留光刻膠，可能增加疏水涂層（如PTFE）。
4. 霧化片微孔蝕刻加工的局限性及應(yīng)對(duì)措施
側(cè)蝕問題（Undercut）：蝕刻液可能橫向腐蝕，導(dǎo)致實(shí)際孔徑＞設(shè)計(jì)值。
解決方案：優(yōu)化蝕刻液配方（如添加抑制劑）、采用間歇式蝕刻（Pulse Etching）。
環(huán)保壓力：化學(xué)廢液需處理（如中和、回收金屬離子）。
趨勢(shì)：開發(fā)綠色蝕刻劑（如基于檸檬酸的環(huán)保配方）。
5. 為什么電鑄霧化片仍需結(jié)合蝕刻？
即使電鑄工藝可直接成型微孔，但高端霧化片常采用“電鑄+蝕刻”復(fù)合工藝：
電鑄后修整：電鑄孔邊緣可能殘留毛刺，通過輕微蝕刻提高表面光潔度。
二次加工：在電鑄基底上蝕刻更復(fù)雜的次級(jí)結(jié)構(gòu)（如導(dǎo)流槽）。
結(jié)論
霧化片微孔蝕刻加工工藝因其高精度、低成本、批量生產(chǎn)能力，成為霧化片微孔加工的首選，尤其適合對(duì)孔型一致性和生產(chǎn)效率要求嚴(yán)苛的場(chǎng)景（如醫(yī)療霧化器）。未來隨著掩模技術(shù)和環(huán)保蝕刻劑的發(fā)展，其優(yōu)勢(shì)將進(jìn)一步擴(kuò)大。但對(duì)于納米級(jí)孔徑（＜1μm）或超高頻振動(dòng)需求，可能需要結(jié)合激光或離子束工藝。
在線咨詢
電話聯(lián)系
